电容器特点：具有损耗小、抗湿性强、电气性能优良、可靠性好、容量大、使用寿命长和良好的自愈性能。
capacitors Features：With a small loss,anti-moist,excellent electrical performance,reliability,large capacity,long life and good self-healing properties.
产品用途：适用于频率50Hz(60Hz)的交流电源供电的单相电机启动和运行，主要是电风扇、抽油烟机的理想配套组件，有助于单相交流电动机的起动和运转。另该产品也广泛由于节电设备中。
Capacitors Use：AppIied to starting and better working of single-phase motor in 50Hz(60Hz) AC electric power system. It is widely used for electric fan, range hood, air exchange fan,washing machine, and also power saver.
1、技术参数technical parameters：
|
容量
Capacitance Range
|
0.47μF—35μF |
|
容量偏差
Capacitance Tolerance
|
±5% , ±10% |
|
额定电压
Rated Alternate Voltage
|
400VAC,450VAC,500VAC |
|
额定频率
Rated Frequency
|
50/60 Hz |
|
损耗角
Dissipation Factors
|
≤0.002（1KHz，20℃） |
|
使用温度
Operating Temp.
|
-40℃ ~ +85℃ or -40℃ ~ +70℃ |
|
外壳材料
Case Material
|
PBT, PP, Aluminium, Flammability Class - UL 94 V -2, 750C (RTI) |
| 电介质Dielectric |
Polypropylene with self healing SH |
|
绝缘电阻
Insulation Resistance
|
≥3000S |
|
气候类别
Weather Category
|
40/85/21, 40/70/21 |
|
引出端电压
Withstand voltage(Terminal to Terminal)
|
2 X Rated Voltage |
|
引出端与外壳间电压
Withstand voltage
(Terminal to Case)
|
Minimum 2000 V AC for 1 Min. |
| 参考标准Ref. Standard |
IEC - 252-1993 |
| 质量体系Quality System |
ISO 9001：2008 |
| 认证证书Approvals |
CQC,CE |
| 应用范围Application |
Electrical motor, pump, washing machine, Power saver |
2、外形尺寸overall dimensions：
| L×H×B（mm） |
|
L×H×B（mm） |
|
L×H×B（mm） |
| 32×10×20 |
47×17.5×34.5 |
47×22×34.5 |
| 32×11×22 |
47×20×37.5 |
47×18×41 |
| 32×20×22 |
48×22×35 |
37×19×33 |
| 36×10×20 |
48×23×35 |
67×20×50 |
| 36×11×22 |
50×23×40 |
46×21×36 |
| 36×12×22 |
58×25×42 |
45×26×45 |
| 36×11×24.5 |
58×28×50 |
58×27×45 |
| 36×15×25 |
58×31×57 |
60×29×54 |
| 37×16×29.5 |
58×25×38 |
双俯耳Double ear |
| 37×13.5×24 |
59×28×40 |
45×15×40 |
| 38×13.5×24 |
59×30×40 |
46×18×41 |
| 38×15×25 |
59×41.5×50.5 |
46×22×44 |
| 38×17×28 |
60×30×53 |
47×17×30 |
| 38×18.5×29 |
无耳NO EAR |
48×18×38 |
| 38×20×30 |
37×14×24 |
More info,please contact us |
| 47×17×28 |
37×14×27 |
| 47×20.5×33 |
37.5×15.5×26.5 |
| 47×17×31 |
37×17×28.5 |
| 47×22×35 |
47.5×18×32 |
CBB61 FUN RUN CAPACITOR WITH 2 PINS TYPE PRODUCT ANATOMY

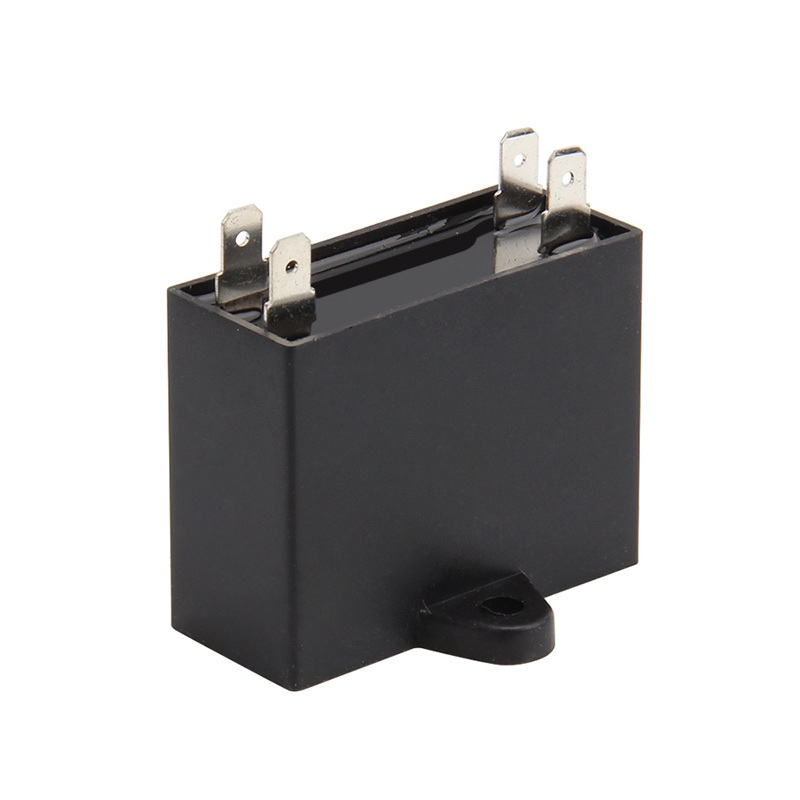

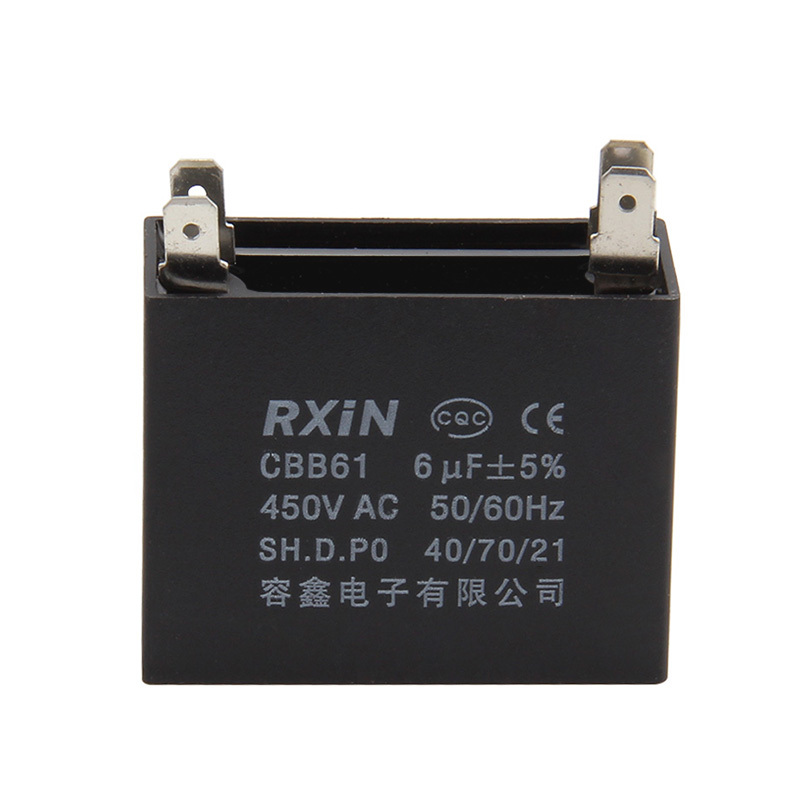

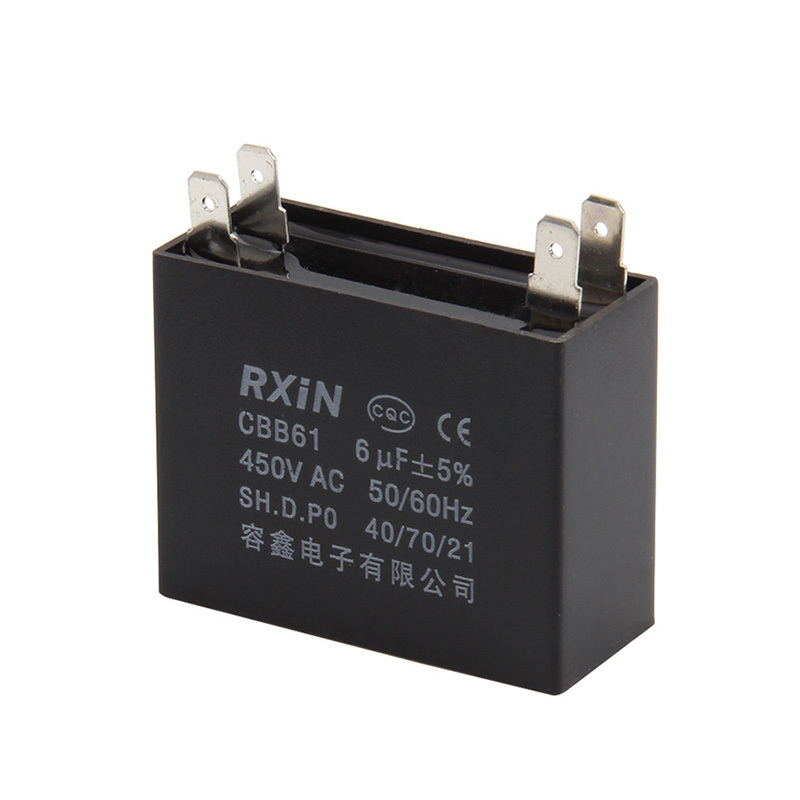

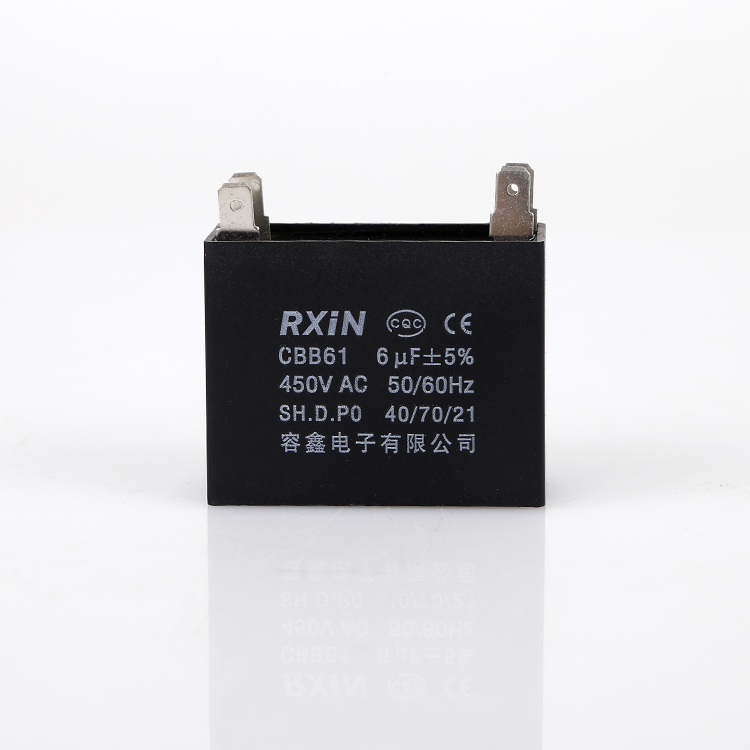

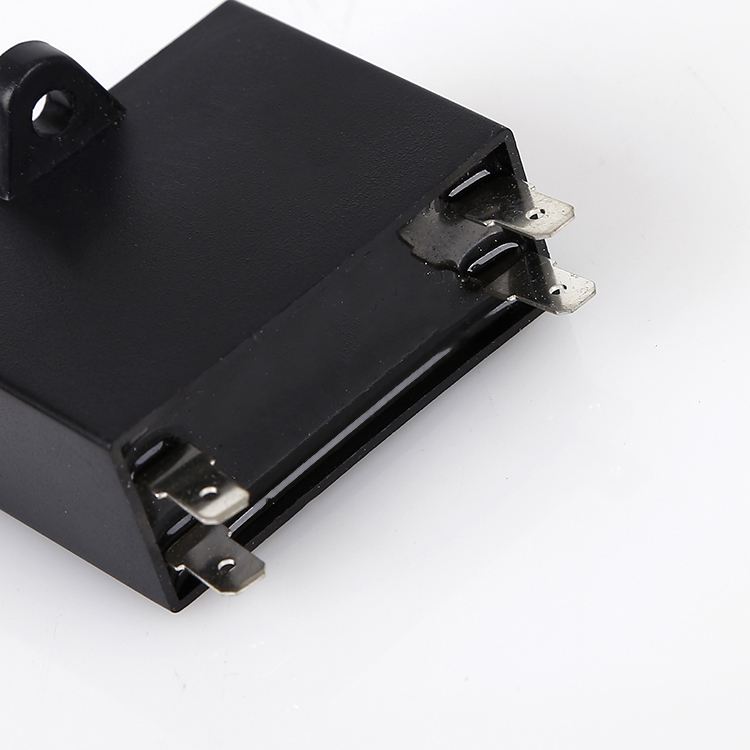

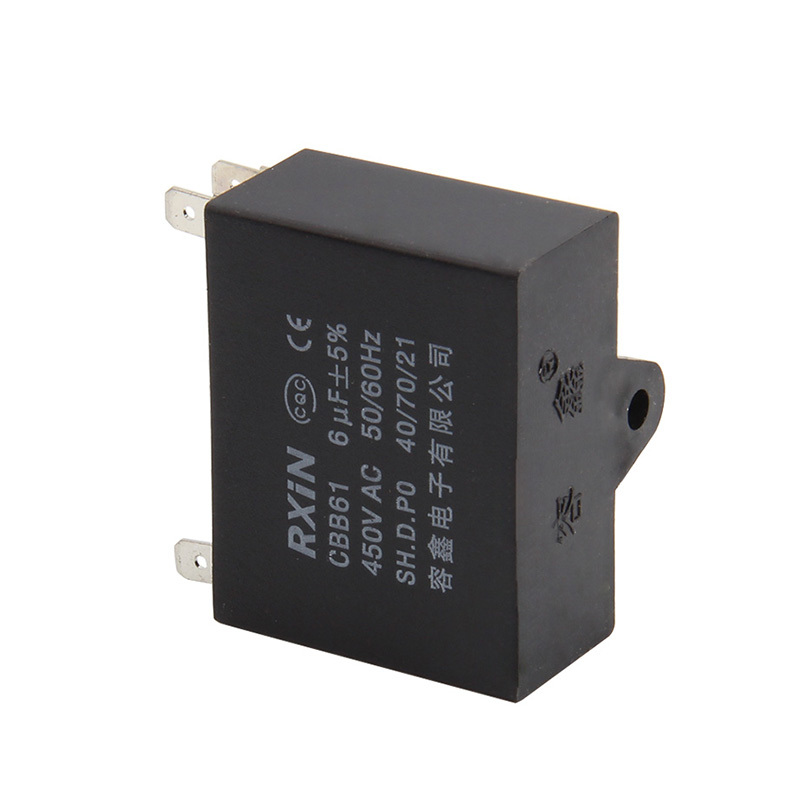

CBB61 MOTOR RUN CAPACITOR WITH 4 PINS TYPE PRODUCT ANATOMY
CBB61 FUN CAPACITOR WITH 2 WIRES TYPE PRODUCT ANATOMY
注Note:
特殊规格可以按照客户要求Special specs are available on request
CBB61电容器外形为矩形，容量较小，在几个微法之间。它是以聚丙烯薄膜为电容介质，电容极板是在该薄膜上镀上一层很薄的导电材料，一般有镀铝或镀锌铝。然后卷绕而成。在卷绕好的容芯二端面喷上融化的金属作为电容容量引出。因此这种电容器它的电感量很小。可以看作无感电容。
1、把万用表打到1K或者100欧姆档，两只表笔分别接被测电容器的两个电极。观察表针的反应，如果表针很快接近零位，然后慢慢往回走，走到某处停下来，说明电容器基本是好的。
2、返回停留位越接近无穷大，说明质量越好，离的越远说明漏电较多。
3、如果万用表表针很快摆到零位或者接近零位不动了，说明电容器两极已经发生了短路故障，不可在使用。如果表笔和电容器两个极连接时，表针根本不动，说明电容器内部连接已经断开，也不能在使用。
